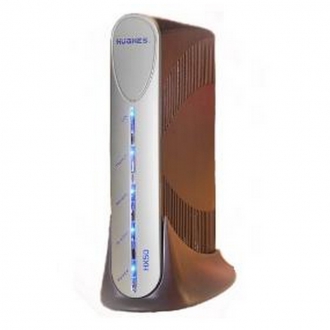

Модем HX50
Модем HX50
Является высокопроизводительным спутниковым маршрутизатором, предназначенным для поддержки широкополосных соединений с такими функциями по управлению качеством обслуживания (QoS), как минимальная/ максимальная CIR при динамическом выделении полосы.
Имея встроенные возможности IP-маршрутизатора (NAT/PAT, DHCP, RIPV1,RIPV2 и DNS сервер), а также ТСР-ускорителя терминал HX50 обеспечивает IP-соединения для самых различных приложений, в том числе магистральных линий для GSM сетей, расширения систем MPLS, виртуальных выделенных линий и прочих услуг, требующих большой полосы пропускания.

Целевые рынки



  • Замена спутниковых линий SCPC/MCPC

  • Магистральные линии для сетей GSM

  • Расширение услуг MPLS

  • Сети для посольств и правительственных учреждений

  • Услуги частных и выделенных сетей и линий


Архитектура системы НХ

Терминалы НХ50 работают с Центром Управления Сетью в топологии «звезда». Прямой канал от Центра Управления Сетью соответствует стандарту DVB-S2 c адаптивными кодированием и модуляцией (АСМ). Обратные каналы системы основаны на технологии FDMA/TDMA по стандарту широкополосной спутниковой связи IPoS. За счёт несущей прямого канала, способной поддерживать скорости до 121 Мбит/с, и множества несущих обратных каналов со скоростями до 3,2 Мбит/с система НХ обеспечивает высокие пропускные способности, необходимые для высокого качества обслуживания (QoS).

Эффективность и гибкость использования частотного ресурса спутника являлись существенным требованием при разработке терминала НХ50. Каждый канал может быть сконфигурирован с параметрами QoS в соответствии с требованиями для конкретного терминала. Это включает услуги на основе адаптивной CIR, постоянной скорости CBR, поддерживающих гарантированную полосу, а также услуги на базе best effort с оптимизацией использования полосы в периоды отсутствия или малого объема трафика от терминала. Кроме того, метод выделения пропускной способности в системе НХ использует канал с методом доступа тактированная Алоха для начальных запросов на передачу трафика. При отсутствии трафика для передачи терминалы освобождают выделенную им полосу, что в результате позволяет оператору более эффективно использовать ресурсы космического сегмента.


Функциональные возможности:

  • Качество услуги:

    • Постоянная скорость передачи (CBR) по запросу

    • Адаптивная CBR с фиксацией минимального и максимального значения при определяемых пользователем шагах изменения

    • CIR с конфигурированием минимальной, гарантированной и максимальной скорости

    • Best effort на основе взвешенной «справедливой» очереди

    • Взвешенные приоритеты на основе класса услуги

    • Многоадресная передача данных (мультикастинг)

    • Четыре уровня приоритетов IP трафика

  • Выделение полосы/ пропускной способности:

    • Обеспечивает как выделение пропускной способности по заранее заданному расписанию (статическое), так и динамическое выделение

    • Периферийные терминалы могут быть сконфигурированы с освобождением сетевых ресурсов при переходе этих терминалов в режим «молчания»

  • Функции локального маршрутизатора:

    • Статическая и динамическая адресация

    • Сервер или ретранслятор DHCP

    • Кэширование DNS

    • Поддержка протоколов маршрутизации RIPv1, RIPv2, BGP

    • Мультикастинг на основе IGMP

    • Перевод адресов NAT/PAT

    • Поддержка протокола VRRP

    • End-to-end VLAN tagging

    • Обеспечение защиты (Firewall) на основе встроенных перечней управления доступом

  • Поддержка одноадресного (unicast) и многоадресного (multicast) IP трафика

  • Обновление программного обеспечения и конфигурационных параметров путем их загрузки из ЦУС

  • Использование динамического, самонастраиваемого программного обеспечения ускорителя РЕР для повышения пропускной способности за счёт оптимизации ТСР передачи по спутниковой линии, что обеспечивает очень высокую эффективность использования линии

  • Сжатие данных в прямом и обратных каналах

  • Конфигурирование, мониторинг и ввод терминала в сеть из ЦУС

  • Встроенный вэб-интерфейс для локальной проверки состояния терминала и поиска неисправности

  • Удобный светодиодный индикатор, отображающий текущее состояние терминала

Высокий коэффициент готовности

  • Замкнутая петля управления между центральным шлюзом и терминалом

  • Динамическое изменение кодирования и модуляции в прямом канале на основе параметров принимаемого сигнала

  • Динамическое изменение кодирования в обратных каналах на основе параметров принимаемых сигналов

  • Динамическое управление излучаемой периферийным терминалом мощности

Технические характеристики:

  • Физические интерфейсы

  • Два порта 10/100 BaseT Ethernet LAN, разъем RJ45
